01

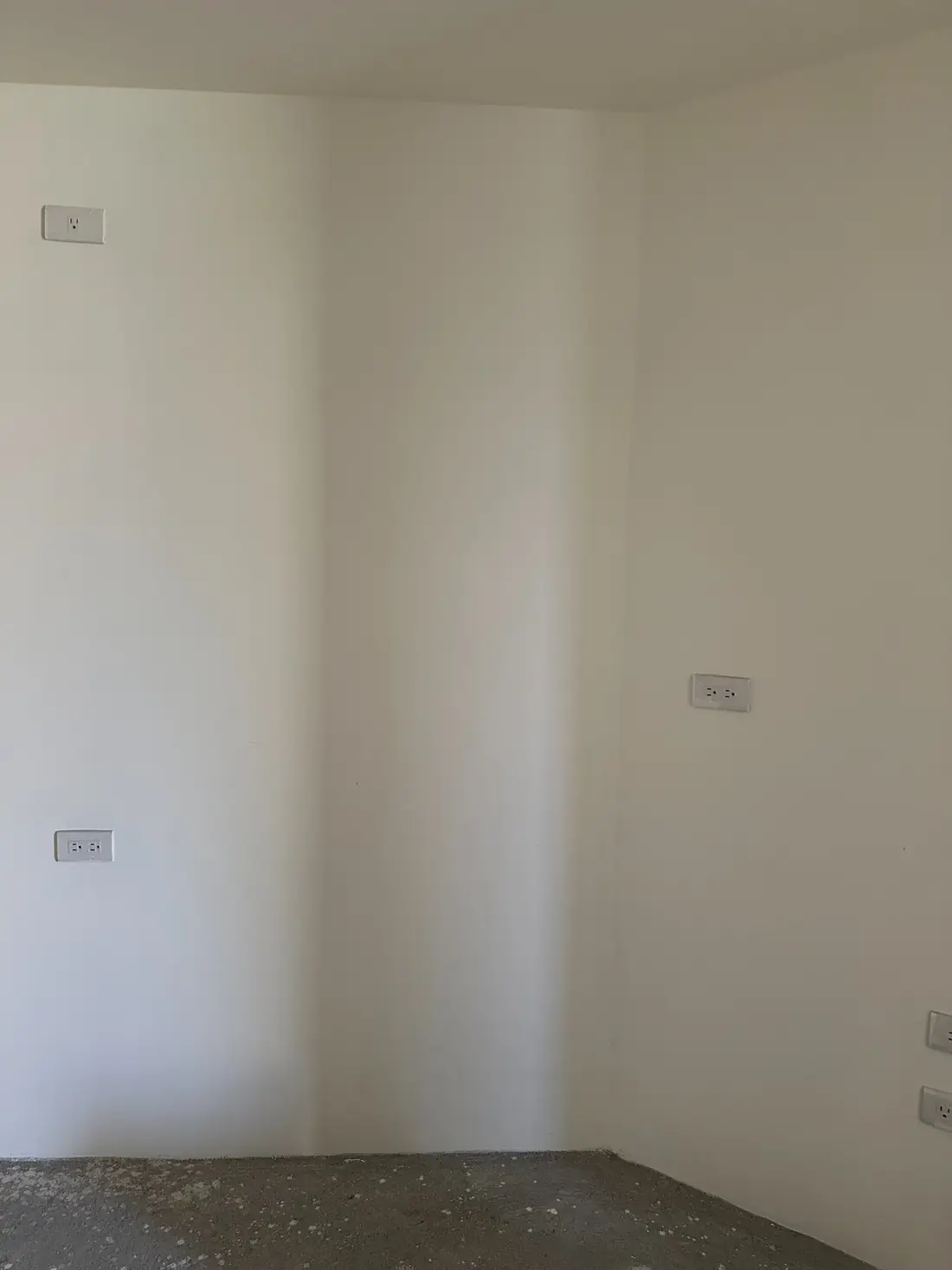

從原始牆面，確認現場的轉折
施工前的空間可以看見牆面與轉角的關係。遇到這種有角度的現場，我們先打版，把實際角度帶回設計階段，再思考櫃體如何銜接。
實際案例｜店面夥伴合作專案
店面夥伴合作｜斜角空間｜多邊形吊櫃
牆面不是直角，廚房就順著現場規劃。
有角度的牆面，讓櫃體外形與排煙方向需要一起考慮。我們先到現場打版，再回去設計多邊形吊櫃，整理櫃體轉折與排煙出口之間的關係。
從現場、圖面到安裝完成，看見斜角廚房的整合過程。
現場角度打版多邊形吊櫃排煙路徑整合
查看案場基本資料
- 合作方式
- 店面夥伴合作
- 現場條件
- 非直角牆面
- 櫃體設計
- 多邊形吊櫃
- 整合重點
- 角度、櫃體與排煙路徑
先把現場的角度帶回來，才開始畫櫃體
本案與店面夥伴合作完成。面對不是直角的牆面，我們先在現場打版，再回去依實際角度設計，想出多邊形吊櫃的做法，也把排煙路徑一起納入。
櫃體外形、相鄰高身櫃與排煙出口，需要放在同一個空間裡思考。從施工前的牆面到完成後的外觀，可以一路對照這些安排。
02
把現場角度，轉成多邊形吊櫃

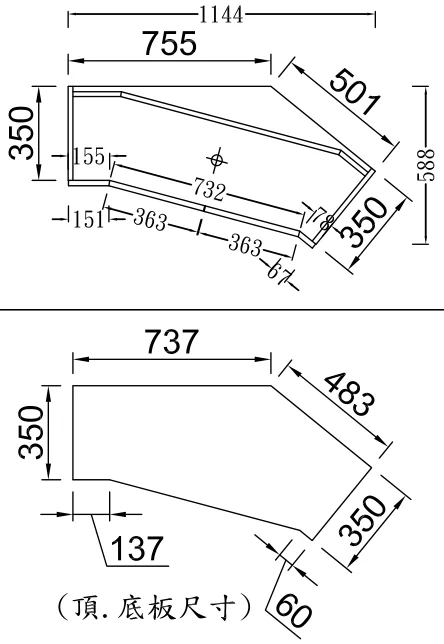

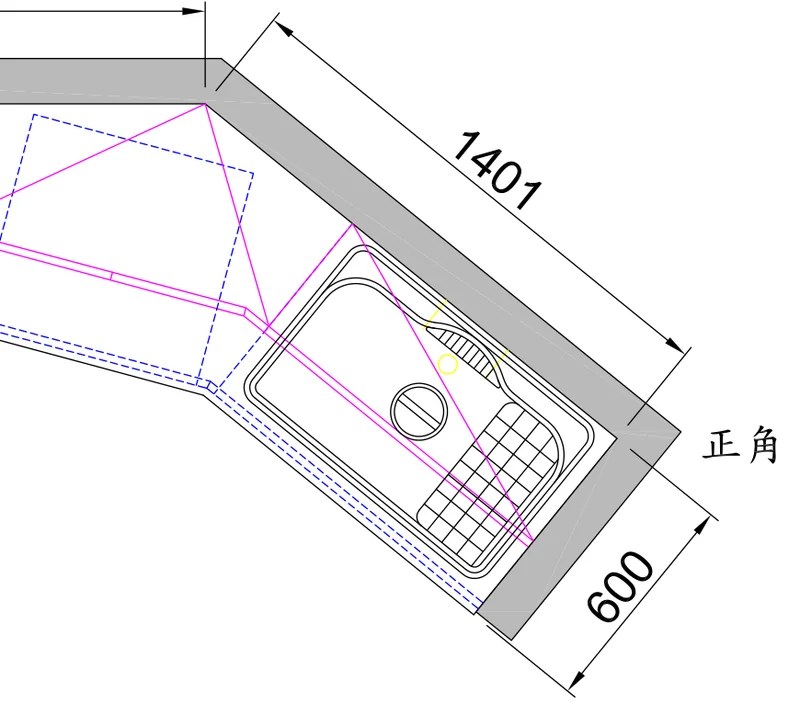

有了現場角度，接著回到圖面安排吊櫃外形。多邊形的櫃體與板件輪廓，讓設計能回應既有牆面的轉折。 從這張圖面局部，可以對照後續組裝照片，看見平面上的幾何形狀如何變成一座櫃體。
03
把圖面上的轉折，做成多邊形吊櫃

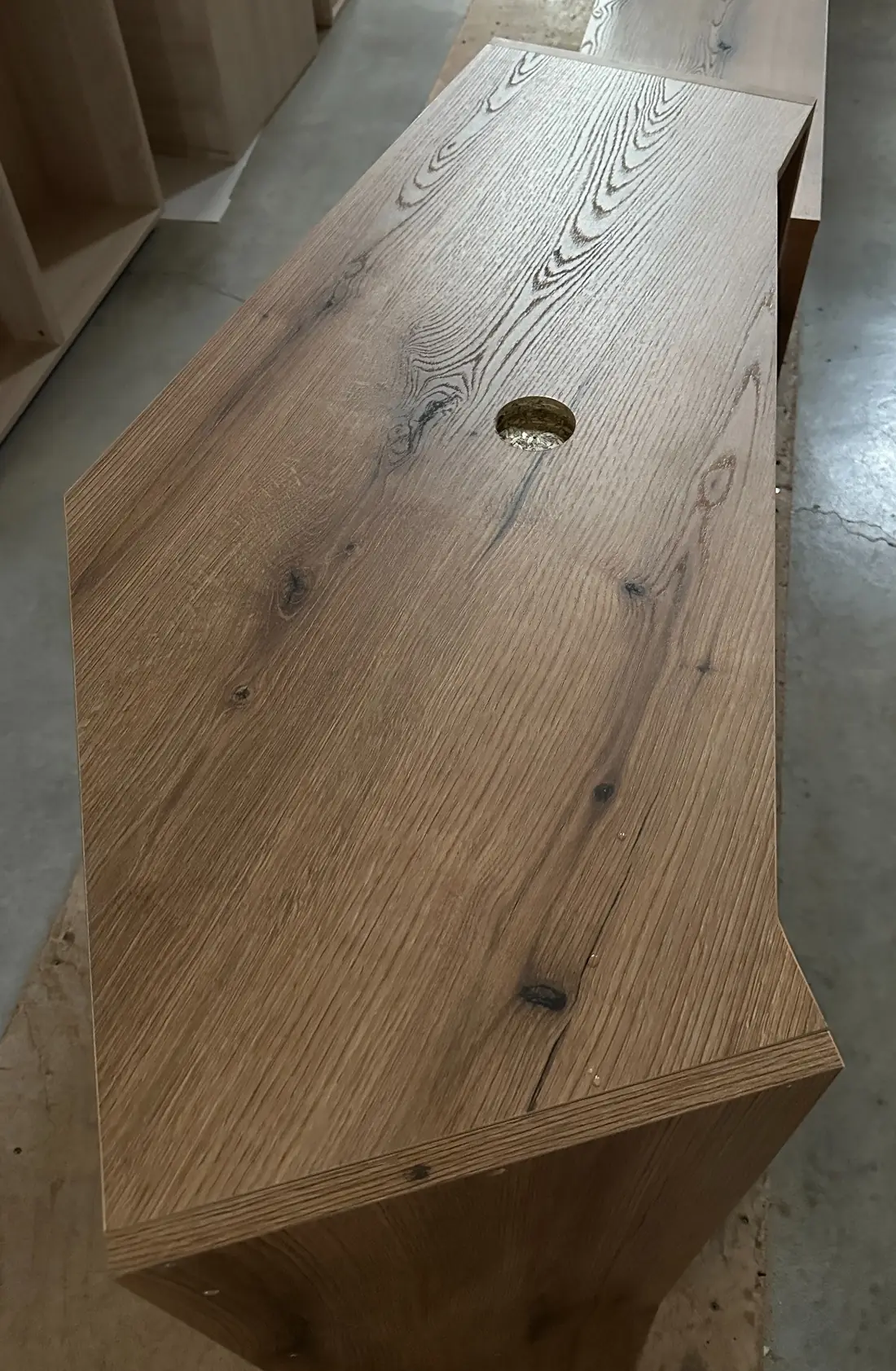

本案多邊形吊櫃在組裝階段，已能看出板件與櫃體外形的轉折。對照前面的圖面，可以理解櫃體如何依照非直角的空間安排。
04
櫃體外形之外，也要安排排煙往哪裡走
走吊櫃向左，經過高身櫃，由最左邊的牆壁上方出去。 吊櫃、高身櫃與出口位置一起考慮，讓排煙路徑成為櫃體規劃的一部分。下方依本案施工說明繪製路徑示意，說明經過的位置與方向。
走吊櫃向左，經過高身櫃，由最左邊的牆壁上方出去。
- 01吊櫃向左
- 02經過高身櫃
- 03最左邊牆壁上方出口
非比例施工圖，亦非透視照片。
05
回到現場，安裝沿牆面轉折的櫃體

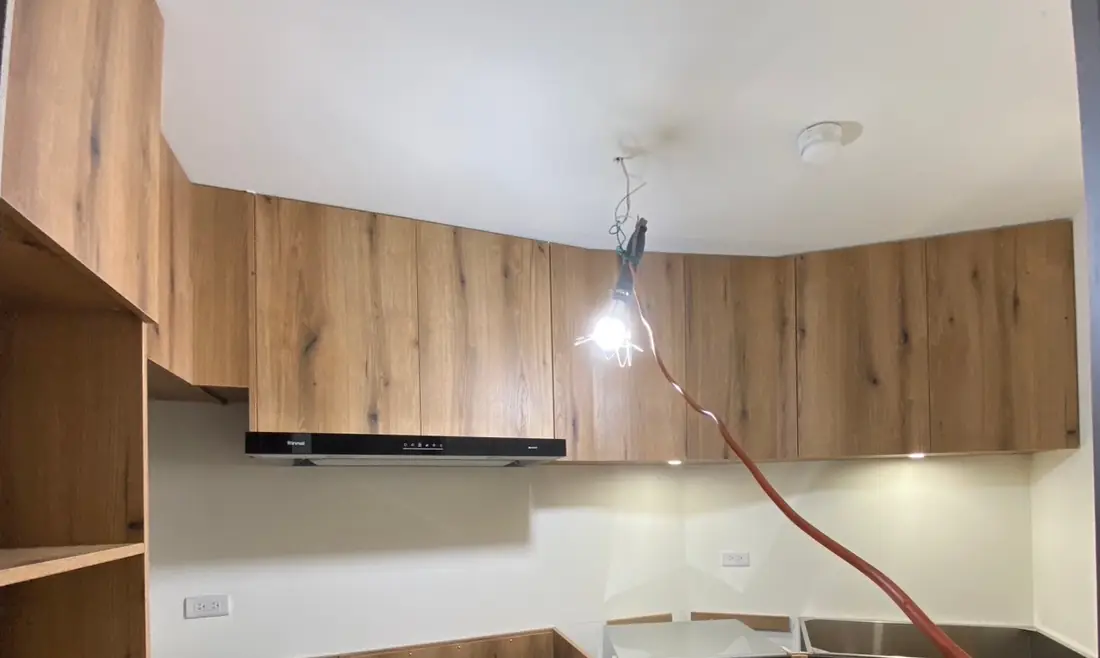

安裝階段可以看見吊櫃沿著牆面轉折排列，並與高身櫃相接。從現場打版、圖面到組裝，最後回到原來的空間，對照櫃體的位置與整體關係。
06
完成後，轉折成為廚房的一部分

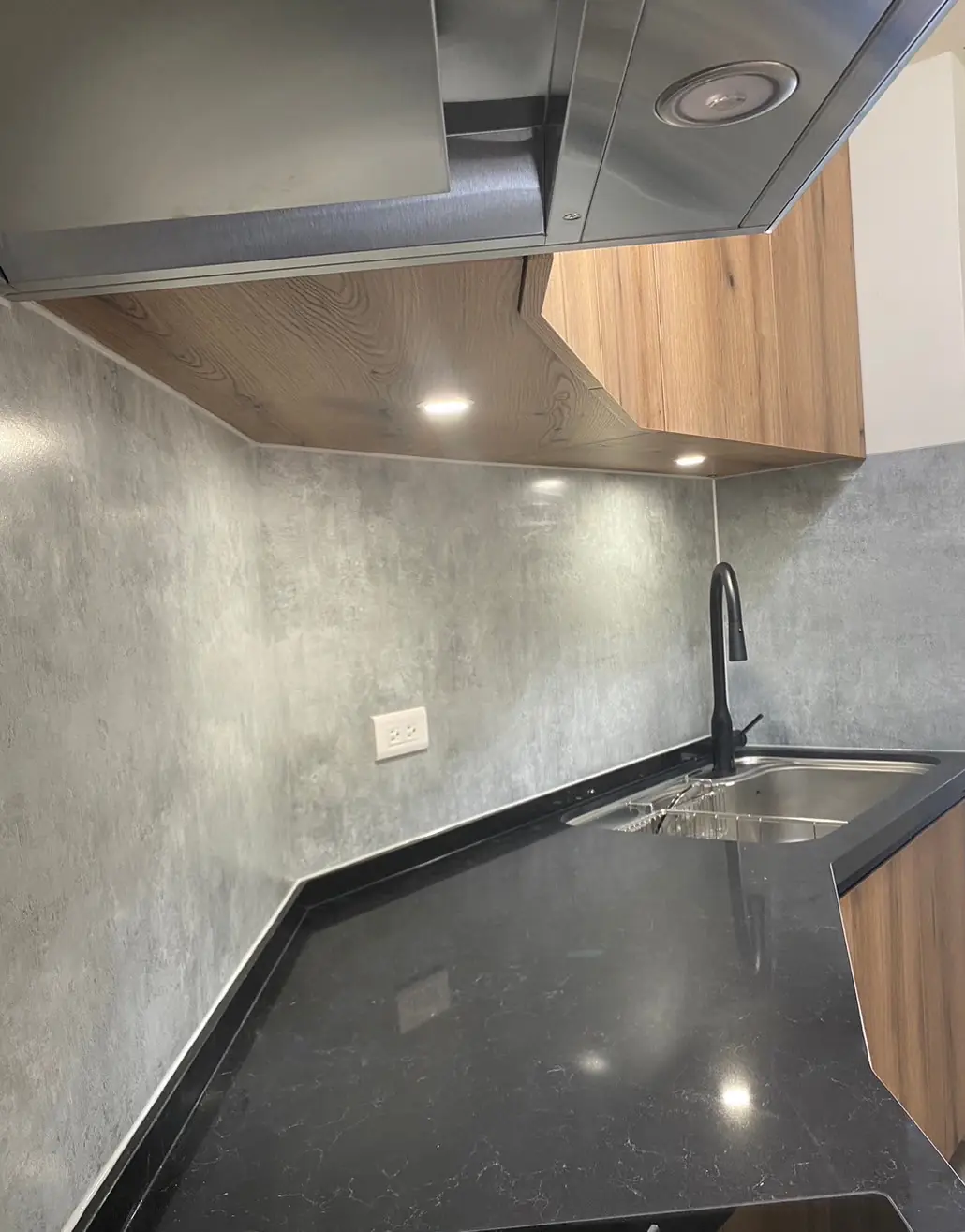

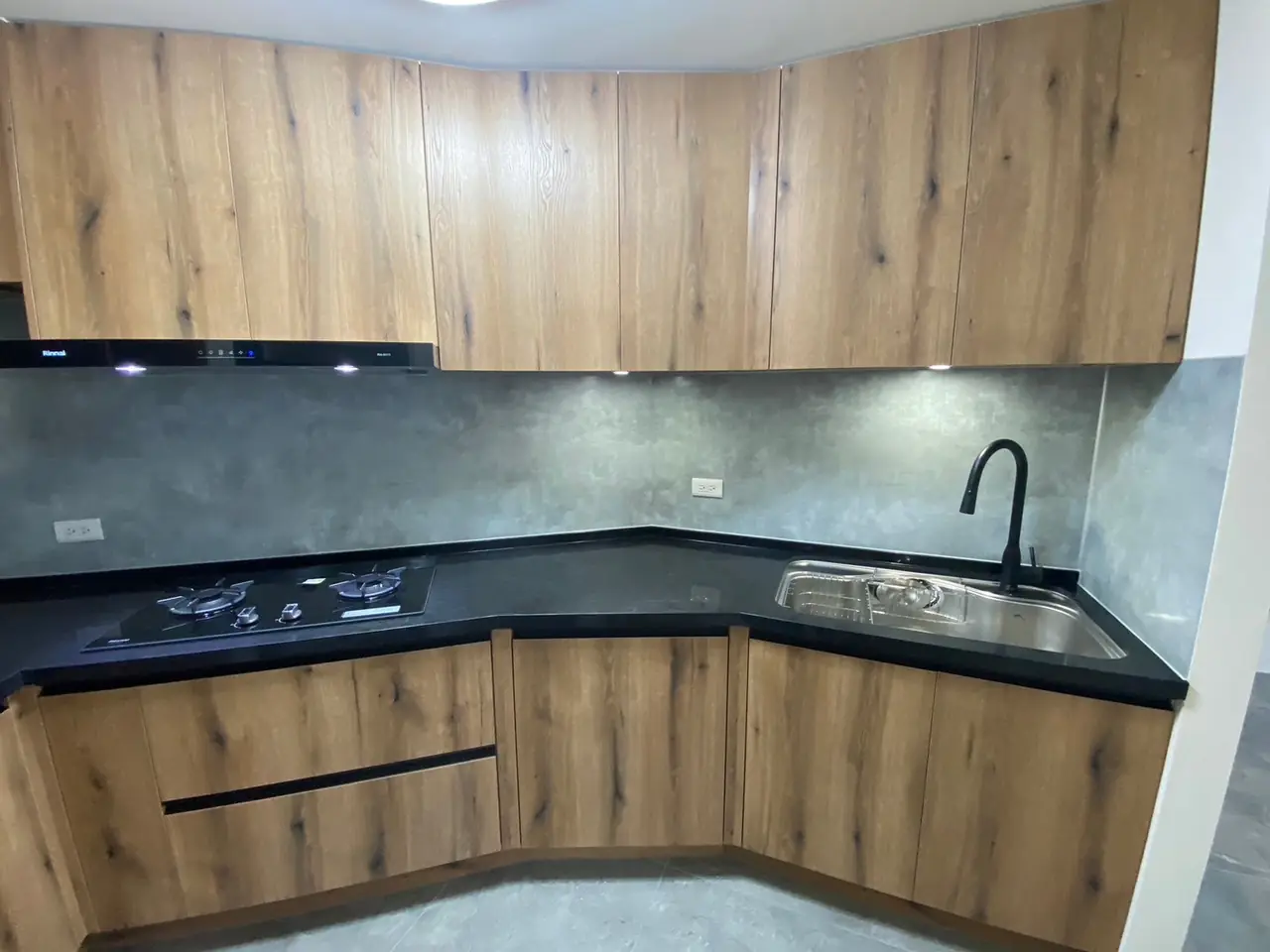

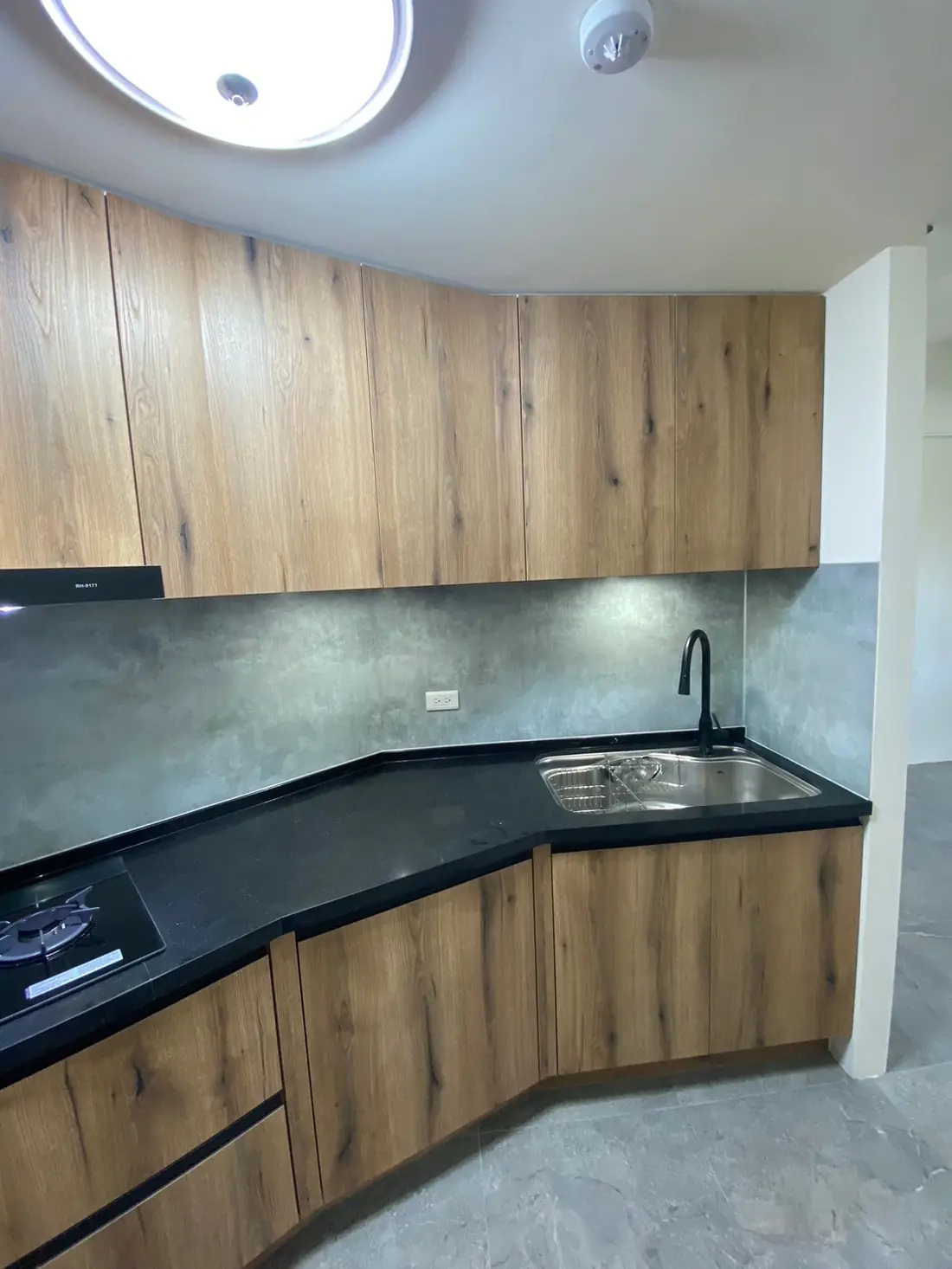

完成照片中，木紋外觀的櫃面、黑色檯面與灰色壁面，沿著現場角度延伸。從整體到吊櫃底部，都能對照多邊形設計與空間轉折的關係。 先認識現場，再把櫃體形狀與設備路徑一起規劃，是這個案例可以帶給其他斜角空間的參考。
歷史實景與工法紀錄
現場、圖面、組裝與完成外觀
尺寸、設備與本案當時完成範圍
案例資料
- 合作方式
- 與店面夥伴合作完成
- 現場條件
- 非直角牆面，依現場角度打版後設計
- 櫃體設計
- 多邊形吊櫃與相鄰高身櫃整合
- 排煙路徑
- 走吊櫃向左，經過高身櫃，由最左邊的牆壁上方出去。
- 視覺搭配
- 木紋外觀、黑色檯面與灰色壁面
本案當時完成範圍
- 現場角度打版與圖面設計
- 多邊形吊櫃外形與板件規劃
- 吊櫃、高身櫃與排煙出口的路徑整合
- 本案當時的櫃體製作與現場安裝
製作照片記錄本案當時的過程。現階段以設計規劃、合作廠商製作與安裝整合為主，不承接門板供料、單獨換門板或實木客製製作。
